Bramki decyzyjne

Bramki to punkty decyzyjne lub miejsca rozgałęzienia, w których proces może przyjąć różne ścieżki w zależności od warunków logicznych. Bramki nie wykonują działań biznesowych, ale kierują przepływem procesu.

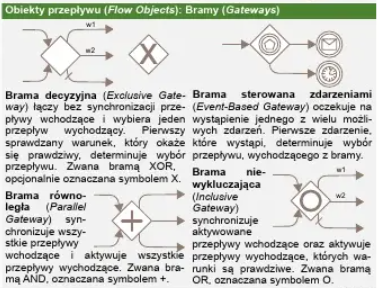

Bramki w BPMN – kiedy i jak ich używać

Bramki (Gateways) służą do sterowania przepływem w procesie – decydują o tym, która ścieżka zostanie uruchomiona, ile ścieżek wystartuje oraz kiedy proces może być dalej kontynuowany.

Exclusive Gateway (XOR) – wybór jednej ścieżki

Kiedy użyć?

Gdy proces musi wybrać dokładnie jedną ścieżkę na podstawie warunku logicznego.

Co robi?

• ocenia warunki na wyjściach,

• przepuszcza tylko jedną ścieżką,

• pozostałe ścieżki są odrzucane.

Dlaczego?

Pozwala modelować klasyczne decyzje biznesowe.

Przykład:

• Jeśli faktura jest poprawna → Akceptacja

• Jeśli faktura jest błędna → Poprawa faktury

Dobre praktyki:

• zawsze zapewnij ścieżkę domyślną (default flow),

• warunki muszą być wzajemnie rozłączne,

• bramka XOR nie synchronizuje ścieżek – tylko wybiera.

Najczęstszy błąd:

używanie XOR tam, gdzie w rzeczywistości może zajść kilka ścieżek jednocześnie.

Inclusive Gateway (OR) – wybór jednej lub wielu ścieżek

Kiedy użyć?

Gdy proces może uruchomić jedną, kilka lub wszystkie ścieżki jednocześnie – w zależności od warunków.

Co robi?

• ocenia warunki na wszystkich wyjściach,

• uruchamia wszystkie, które są spełnione,

• przy łączeniu – czeka tylko na te ścieżki, które zostały uruchomione.

Dlaczego?

Umożliwia elastyczne scenariusze, gdzie kroki są opcjonalne lub zależne od wielu czynników.

Przykład:

• jeśli klient zaznaczył zgodę marketingową → wyślij mail

• jeśli klient jest VIP → przygotuj raport

• jeśli zamówienie > 100k → uruchom analizę ryzyka

Możliwe są wszystkie kombinacje.

Dobre praktyki:

• jasno dokumentuj warunki,

• używaj OR tylko wtedy, gdy naprawdę potrzebujesz częściowej synchronizacji.

Najczęstszy błąd:

używanie OR zamiast AND, co powoduje „wiszące” tokeny przy łączeniu.

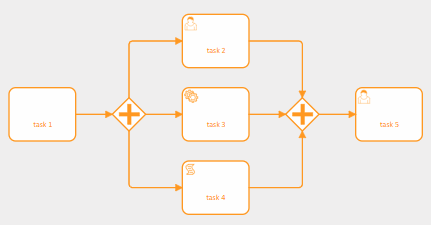

Parallel Gateway (AND) – uruchomienie wszystkich ścieżek

Kiedy użyć?

Gdy proces musi uruchomić wszystkie dostępne ścieżki równolegle.

Co robi?

• nie sprawdza żadnych warunków,

• tworzy token na każdej ścieżce,

• przy łączeniu czeka na wszystkie ścieżki.

Dlaczego?

Zapewnia równoległość i synchronizację.

Przykład:

• równolegle: Pakowanie + Przygotowanie dokumentów + Powiadomienie klienta

Dobre praktyki:

• zawsze zamykaj równoległość bramką AND (join),

• upewnij się, że każda ścieżka realnie kończy się tokenem.

Najczęstszy błąd:

mieszanie AND-join z XOR/OR-split (klasyczny deadlock).

Event-Based Gateway – decyzja oparta o zdarzenie

Kiedy użyć?

Gdy wybór ścieżki zależy od tego, jakie zdarzenie nastąpi jako pierwsze.

Co robi?

• nie ocenia warunków logicznych,

• czeka na zdarzenia (message, timer, signal itd.),

• uruchamia dokładnie jedną ścieżkę – tę, której zdarzenie wystąpi pierwsze.

Dlaczego?

Pozwala modelować reakcję procesu na otoczenie.

Przykład:

• klient zapłaci → realizacja zamówienia

• minął termin → anulowanie

Dobre praktyki:

• za bramką powinny znajdować się wyłącznie zdarzenia,

• używaj, gdy decyzja nie wynika z danych procesu, tylko z zewnątrz.

Najczęstszy błąd:

próba używania event-based gateway do sprawdzania warunków.

Complex Gateway – niestandardowa synchronizacja

Kiedy użyć?

Gdy proces wymaga nietypowej logiki synchronizacji, np.:

• „2 z 3 muszą się zakończyć”

• „jedna z A i B oraz zawsze C”

Co robi?

Pozwala zdefiniować złożoną regułę przepływu tokenów.

Dlaczego?

Obsługuje scenariusze, których nie da się poprawnie zamodelować AND/OR.

Przykład:

• dalszy krok dopiero po zakończeniu dowolnych dwóch z trzech analiz.

Dobre praktyki:

• używaj rzadko,

• zawsze dokumentuj logikę w opisie procesu,

• rozważ, czy nie da się tego zastąpić zdarzeniami lub subprocessami.

Najczęstszy błąd:

stosowanie complex gateway zamiast poprawnego przeprojektowania procesu.

Podsumowanie

Zasada nadrzędna

Najpierw projektuj logikę biznesową, dopiero potem dobieraj bramkę.
